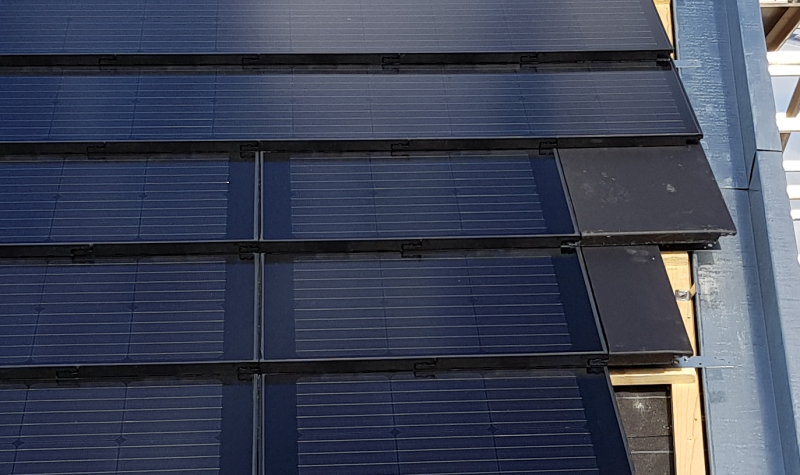

Planum PV-XS - Az esztétikai energiarendszer
Fedési szélesség: 2 db tetőcserep (60Cm)
Míg Kalifornia meg csendben marad, folytatódik a napelemes cserepek fejlesztése az Alsó-Rajnán: a Planum, az első Nelskamp lapos tetőcserép már napelemes változatban is elérhető, amely egységet alkot az új Planum PV napelemcseréppel és a modern építészek Planum tetőcserepével.
A Planum tetőcserép teljes szélessége 33,2 cm, teljes hossza 42,0 cm. A Planum napelemes cserép minden más fenti méretű tetőcseréppel kombinálható.
A 0,6 m-es lefedettségi szélességével a Planum PV-XS modul lényegesen kisebb, mint a standard Planum PV modul, 1,5 m-es lefedettségi szélességével. Így lehetővé teszi a tetőfelület optimális kihasználását, különösen a kontyolt és sátortetők, valamint a sok beépített és felépítményes tetők esetében. Az azonos PV celláknak köszönhetően a Planum PV-XS és Planum PV modulok egymáshoz csatlakoztathatók, így a tervezés és a telepítés még ebben a kombinációban is egyszerű és gyors marad.
Főbb jellemzői:
- A modul egységet alkot a Planum beton tetőcseréppel
- Összeszerelésre kész egységként szállítjuk
- Függő orr és oldalsó nyúlványok a gyors, egyszerű és biztonságos felszerelésért
- modulonként csak 2 csavar
- 15 mm változó fedélzethossz
- Kb. 6,9 m 2 tetőfelület 1 kWp-re,
- kb. 145 Wp / m² tetőterület
- Termékgarancia: 10 év
- Teljesítménygarancia:
- 10 év a névleges termelés 90%-a
- 25 év a névleges teljesítmény 80%-a
Műszaki kulcsadatok:
Sejtek: polikristályos
Szín: kék kristályos
Hatékonyság: kb. 22,1 %
Modul teljesítmény (Pmax): kb. 29 Wp vagy 145 Wp / m²
SLV-vel *: kb. xxx Wp / m²
Névleges áram (Im): 8,92 A
Rövidzárlati áram (Isc): 9,62 A
Maximális feszültség (Vmp): 3,29 V
Nyitott áramköri feszültség (Voc): 3,95 V
Maximális rendszerfeszültség ellenőrizve: 600 V
Rendszerfeszültség ajánlott: kb 600 V-ig
Feszültség-hőmérséklet együttható (Voc): -0,30 %/°C
Feszültség-hőmérséklet együttható (Isc): +0,06 %/°C
Feszültség-hőmérséklet együttható (Pmpp): -0,39 %/°C
Jégeső ellenállás: az IEC 61215 + IEC 61730 szerint
Modul súlya: 3,2 kg
Modul mérete: Fedőszélesség 2 db tetőcserep kb. 600 mm; Fedélzet hossza 325-340 mm
Minimális tetőlejtés: > 25 % ((20° - 24° tetőlejtés igény szerint, kötéses burkolat javasolt)
STC: sugárzási intenzitás 1000 W / m2
Modul hőmérséklete 25 ° C, légtömeg = 1,5
Napelemes kábel: 2 x 4,0 mm², mindegyik 550 mm hosszú
Termékgarancia: 5 év (opcionálisan 20 év)
Teljesítési garancia: 20 év a beépített kapacitás 80%-ával
* SLV = gyenge fényviszonyok
Keret nélküli és tiszta
